摘 要： 電視綜藝節目以?shī)蕵沸詾橹? 包含音樂、舞蹈、小品等, 觀眾喜聞樂見, 如今它已成為老百姓不可或缺的一道文化大餐。綜藝節目中舞臺美術起著非常重要的作用, 要根據綜藝節目設計造型, 完成更換道具、背景等復雜的工作, 隨著LED顯示技術的發展及其出色的發光效率, 良好的色彩還原等特點, 電視綜藝節目中舞臺造型被LED大屏取代。

1. 引言

隨著社會經濟的不斷發展, 娛樂文化產業也快速的發展, 特別是電視綜藝節目, 發展得更為迅速。大眾對于文化娛樂的需求在不斷提高, 大眾的審美能力也越來越高, 因此綜藝節目要新穎, 不僅視覺上要有強烈的沖擊力, 表演的周邊環境要變得絢爛奪目, 而且不要有變換無窮的視頻顯示背景, 使電視屏幕變得無比豐富多彩。傳統舞臺美術依靠實物來進行場景布置, 傳達給觀眾真實感, 但是表現形式比較單一, 不便場景變動, 具有一定的局限性。LED技術的誕生讓電視舞臺美術發生了很大的變革, 應用在舞臺的背景顯示和現場直播顯示等場所, 逐漸成為了電視舞臺所必不可少的數字舞美產品。賈汪電視臺選購了98平方米小間距P3.9全彩屏幕, 根據演出需求現場尺寸組合搭建, 調試。

圖1 LED結構

2. LED顯示屏組成及分類

LED主要由以下幾個部分構成:芯片、支架 (包括襯底及散熱基座) 、引腳等, 金線, 透明樹脂。

LED顯示屏是由三合一封裝的LED點陣組成, 通過紅、綠、藍三色LED燈的亮滅組合來顯示文字、圖片、視頻。通常由顯示屏體、控制系統、電源系統及軟件系統組成。其中, LED顯示屏體是由多個箱體單元拼接組成, 箱體單元內包含模組、驅動模塊、電源模塊。顯示屏按照顯示顏色分為單色顯示屏、雙色顯示屏、全彩顯示屏;按照使用場所分為室內顯示屏、室外顯示屏、半戶外顯示屏。

LED專業術語

像素:LED顯示屏的較小發光像素。俗稱“點”或“像素”。

像素間距:顯示屏的兩像素間的物理中心距離稱為像素間距, 又叫點距。點距越密, 分辨率越高, 近距離觀看時顯示屏的圖像細膩度越好。如:P6、P4、P2.5等。

模組:由若干個發光像素組成的LED燈板。

單元箱體:將模組、驅動模塊、電源模塊安裝在鐵、鋁材質箱體里, 具有LED顯示功能的獨立單元, 常見尺寸為480 mm×480mm.500 mm×500 mm, 640mm×640 mm等。

屏體:根據控制方式, 單元箱體陣列組成的顯示屏幕。

屏體分辨率:屏體橫向像素點數乘以縱向像素點數, 屏體的分辨率越高, 畫面越細膩。

黑燈:是指采用全黑殼支架LED燈做出來的顯示屏, 相比于白燈顯示屏具有高對比度、高保真色彩兩大明顯優勢, 同時黑燈采用獨特的啞光技術, 獨特面發光, 不反光, 光線更加柔和不刺眼, 解決戶外眩光問題。

小間距顯示屏:指LED點間距在P4以下的顯示屏, 主要包括P4、P3、P2.5、P2.0、P1.6、P1等產品。

賈汪電視臺以拍攝電視綜藝類節目為出發點, 室內演出為主, 從舞臺空間、LED屏幕的安裝拆卸、顯示屏多行掃時, 造成之鬼影 (拖影) 現象等諸多問題考慮, 選購了100平方米小間距P3.9高刷新率全彩屏幕。

LED燈珠采用亞光技術黑色SMD2121 (三合一) 封裝, 高對比度, 色彩鮮明艷麗, 顯示圖像清晰醒目, 不反光、不會出現串色、彩色相互干擾等特點。

LED模組分辨率128點×128點, 物理像素密度65536點 (平方米) , 像素點距3.9mm, 模組面罩使用亞光黑色處理技術, 采用了聚積高刷新、高灰階恒流驅動IC。小間距保證了4米之外的距離, 畫面顆粒小, 圖形清晰, 高刷新消除顯示屏多行掃時, 造成之鬼影 (拖影) 現象不被攝像設備呈現。

LED箱體使用尺寸為500 mm×500 mm的壓鑄鋁箱體, 重量輕, 承載力強, 外形精度高, 方便的鎖扣設計, 大屏中任意箱體可隨意拆卸, 方便維護。

圖2 LED封裝

圖3 LED箱體

LED接收卡在顯示屏中是起到承上啟下功能, 通過網口或者光纖口接收, 發送卡傳遞來的控制、圖像信號, 接收卡根據自己的坐標信息選擇出信號, 在單元箱體顯示出來, 再將控制、圖像信號傳輸給后面的單元箱體顯示。市場上主要有靈星雨、諾瓦、摩西爾等品牌接收卡, 較終選用中端的諾瓦接收卡。

3. 系統設計

LED顯示屏以16:9比例設計, 寬14米, 高7米, 共98平方米, 每個單元箱體尺寸為500mm×500 mm, 需要搭建28列×14行的屏體, 需要392個箱體, 整屏像素點達到3584點×1792點。VGA、DVI、HDMI、SDI多種信號源接入VX4S主視頻處理器, 通過處理器切換信號, DVI接口連接到第二臺視頻處理器入口, 四網口網線輸出信號到大屏7列×14行箱體, DVI環出到第三臺處理器DVI, 第三臺DVI接口環出到第四臺視頻處理器, 并把每個視頻處理器用USB線級聯, 通過計算機設置主、副視頻處理器功能。

4. 系統設置

步輸入設置

用戶可以按照自己的需求設置輸入源的分辨率。旋轉旋鈕設置自定義寬度 (以偶數遞增) , 自定義高度, 自定義刷新率, 然后選中“應用”, 按下旋鈕確定并應用。

第二步快捷點屏

根據屏體實際情況, 設置視頻處理器帶載的箱體行數和列數。

第三步拼接帶載

首先需要開啟拼接帶載功能, 然后設置大屏的總點數, 再設置每臺VX4S帶載的區域大小, 以及帶載區域的起始位置。所有級聯的VX4S帶載的區域大小加起來即大屏的總點數。

圖4 LED接收卡

圖5 LED箱體尺寸

圖6 信號連接圖

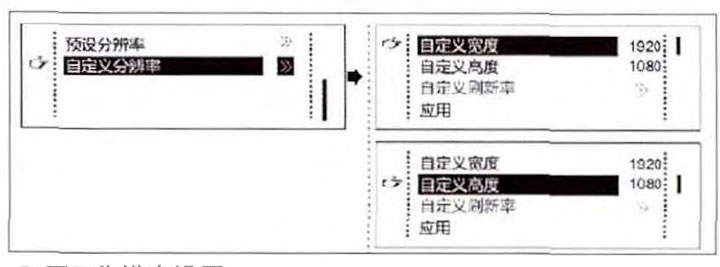

圖7 分辨率設置

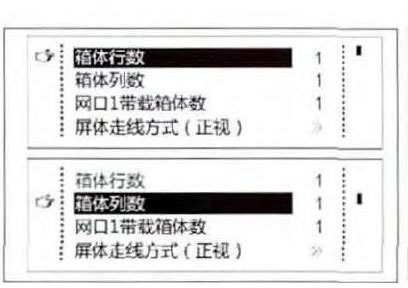

圖8 箱體排列

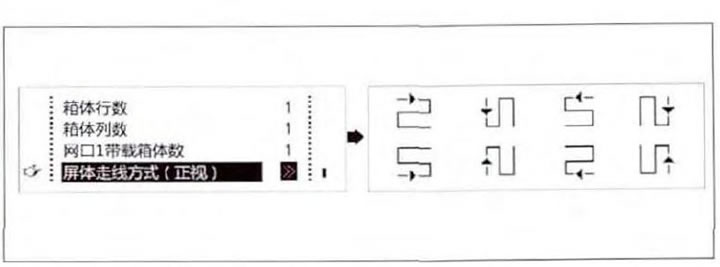

圖9 網線走線方式

啟用拼接帶載則必須確保輸出設置已為第三種情況——自定義縮放。即【啟用縮放】設為啟用, 【自動全屏縮放】設為禁用。

第四步播放軟件

跟隨硬件的廠家LED播放軟件簡陋、功能簡單, 不能滿足專業播放要求, 而專業LED播放軟件大多是Mac平臺, 比較了幾種LED播放器, 選擇了Windows平臺下的v Mix HD Pro軟件。該軟件界面簡潔、使用方便。它能將各類視頻資源進行混合處理, 其中包括視頻文件、圖像、音頻、幻燈片、網頁以及更多視頻源, 同時視頻尺寸、音頻可以任意調整, 排列好的播放列表隨意更換順序, 視頻切換有多種效果。

5. 小結

自購買LED屏幕以來, 在《賈汪雞年春晚》、《賈汪好聲音》、《2016年江蘇鄉村旅游節》等。多種綜藝節目活動中安裝使用, LED屏幕在電視綜藝節目中起著舉足輕重的作用, 不僅為我臺節約了資金, 還提升節目視覺藝術效果。

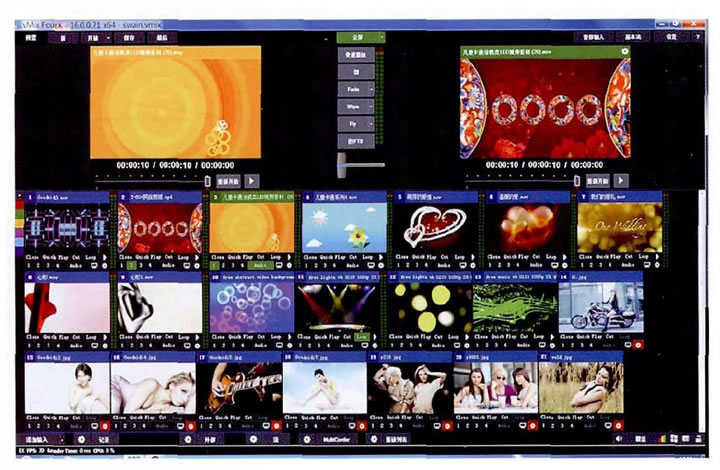

圖10 軟件界面

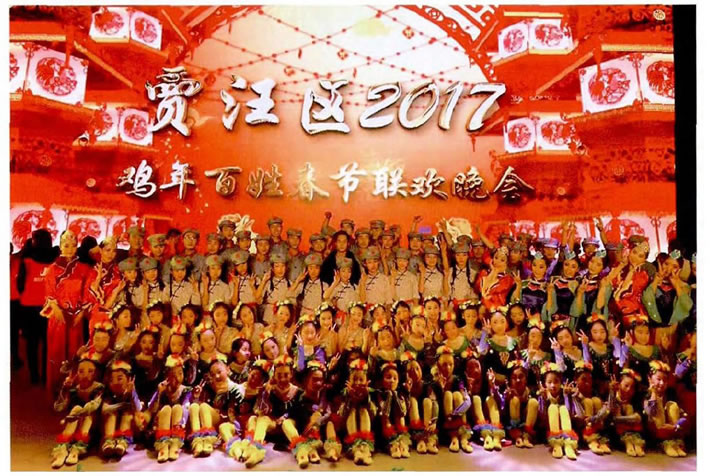

圖11 2017賈汪春晚

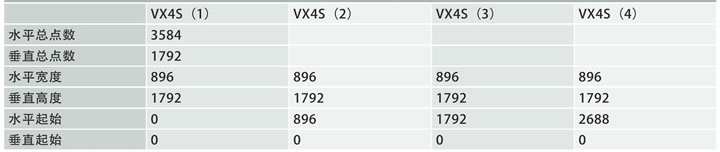

表1 拼接帶載分配

參考文獻

[1]程華.淺析演播室LED顯示屏的視距和色彩還原《演藝科技》[J], 2010, (4) :38-40

[2]栗小斌.LED顯示屏摩爾紋的消除方法《演藝科技》[J], 2013, (8) :44-47

[3]張余濤.新型的高密度LED封裝顯示屏探討《電子世界》[J], 2015, (20) :141-142
